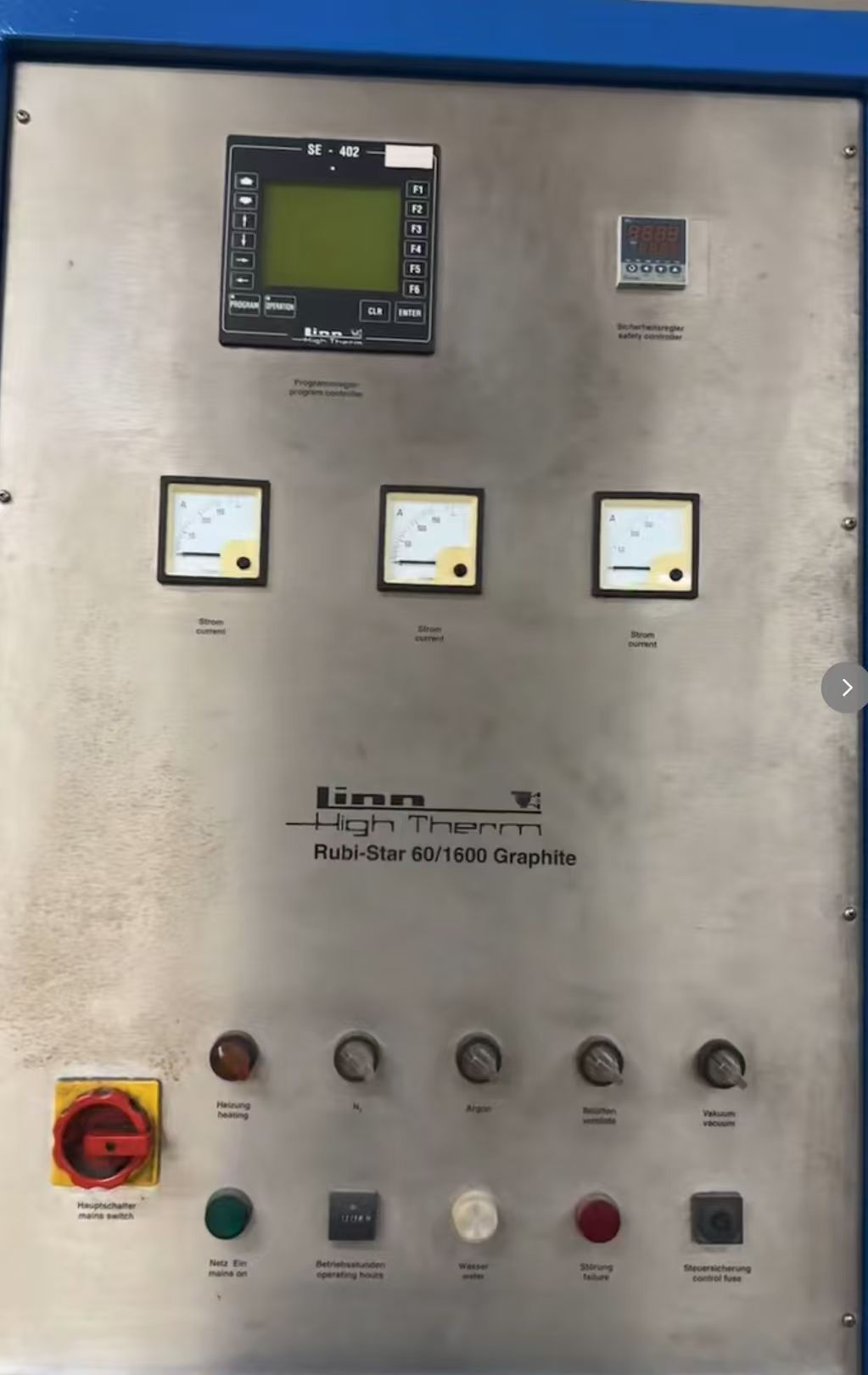

一、安全作业前提（必看）

•整机断电操作：排查线路、继电器、接线端子前，必须关闭设备总电源、拔下电源线，静置5分钟释放电容余电，杜绝高压触电风险。

•高温防护：若设备刚结束实验，炉体、管路处于高温状态，需完全冷却后再排查，防止烫伤。

•真空泄压：炉内若有负压，必须先缓慢泄压至常压，严禁带压拆卸管路、电气部件。

•工具要求：数字万用表、绝缘螺丝刀、手电、接线端子压线钳，禁止带电裸手操作接线端子。

二、免拆机快速排查（优先执行，无需拆机箱）

2.1 确认设备运行模式与操作逻辑（最常见人为误操作）

•该机型真空泵仅在真空/低压程序模式下激活，普通大气烧结模式不会启动泵体，属于设备正常逻辑，非故障。

•检查触摸屏程序：确认已选择Vacuum/LOW PRESSURE程序，未停留在Standby、Atmosphere待机/大气模式。

•程序启动顺序：必须先启动炉体运行程序，系统输出真空允许信号后，真空泵才会得电启动，单独开启泵电源无法运转。

2.2 机械联锁检查（门控、安全锁）

•炉门、检修门未完全闭合：设备配备双重门控联锁，任意门体未关严、门扣未卡紧，系统直接切断真空泵供电。

•检查门体磁吸开关、行程开关：关门后轻推门体，确认无松动，触摸屏无“Door Open”门开报警。

•安全急停按钮：确认设备机身、操作面板急停按钮完全复位，急停按下会切断所有辅助设备（真空泵、气路系统）电源。

2.3 真空泵外部供电与本体检查

•独立供电排查：该炉真空泵多为独立供电，检查泵体电源线、插头、独立空开是否跳闸、插座是否断电。

•交叉测试：将真空泵插头更换正常市电插座，若泵直接启动，说明故障在炉体控制回路；若仍不启动，为泵本体故障。

•泵体基础状态：观察泵电源指示灯，完全不亮=无供电；亮灯不转=控制信号缺失或泵机械卡死。

三、拆机电气分段排查（精准定位故障点）

3.1 检查设备专用保险与回路空开

打开设备电气控制柜，单独排查真空泵专属供电回路：

•查看真空回路微型断路器、专用保险管，若跳闸、熔断，直接判定回路过载/短路。

•保险规格：该机型真空回路多为T2A/T4A 250V延时保险，禁止更换大规格保险，避免烧毁PLC控制模块。

•故障区分：单次熔断可更换重试；通电瞬间再次熔断，说明后端线路、泵体存在短路，需深度排查。

3.2 控制继电器/接触器排查（高发故障点）

真空泵供电由炉体PLC输出信号，驱动专用继电器/接触器吸合供电，是最易损坏部件：

•目视检查：上电运行真空程序，观察控制柜内真空专属继电器是否吸合、有无滴答动作声。

•万用表测量：程序启动后，测量继电器输入端有无220V控制电压，无电压=PLC未输出信号/联锁未解锁；有电压不吸合=继电器线圈烧毁、触点氧化卡死。

•直通测试：断电后短接继电器主回路触点，上电若真空泵正常运转，可100%判定继电器/接触器损坏，直接更换同型号配件。

3.3 PLC控制信号与联锁回路排查

•排查系统联锁信号：炉温超温、水压异常、气压异常、气体保护未到位，会锁定真空输出信号，导致泵不通电。

•查看触摸屏故障日志：确认无Vacuum Interlock、System Protect等真空联锁报警，清除历史故障后重启设备重试。

•测量PLC输出点：启动真空程序后，对应泵控输出点无电压输出，说明PLC程序锁定、输出点烧毁，需复位系统或检修PLC模块。

3.4 线路与端子故障排查

设备长期高温、震动易导致线路老化、端子松动：

•检查控制柜至真空泵的连接线、航空插头，有无松动、脱线、氧化、烧黑痕迹。

•用万用表通断档分段测量线路，排查断线、虚接问题，重新压接松动端子、焊接断线线路。

3.5 真空泵本体故障排查（排除所有控制回路后检测）

确认炉体控制、供电回路完全正常后，排查泵本体故障：

•电机绕组测量：万用表电阻档测量泵电机接线端，正常有标准绕组阻值；阻值无穷大=线圈断路，阻值接近0=绕组短路。

•机械卡死：手动转动泵扇叶/转子，无法转动、卡顿严重，为长期静置、油污碳化导致卡死。

•启动电容损坏：单相泵电容衰减、击穿，会导致通电无启动动作，仅嗡嗡异响或完全不启动。

四、故障快速定位判定流程（极简版）

1.确认程序模式+门体关好+急停复位 → 无效下一步

2.真空泵直插市电测试 → 能转=炉体控制回路故障；不转=泵本体故障

3.检查真空回路保险、空开 → 熔断/跳闸处理后重试

4.检测泵控继电器/接触器 → 损坏更换

5.排查PLC联锁信号、线路端子 → 修复锁定/断线故障

6.最后检测真空泵电机、电容、机械结构

五、维修后验收与预防措施

•维修完成后，空载启动真空程序，确认真空泵正常得电启动，真空度可正常爬升，无报警、无异响。

•定期检查门控联锁开关、继电器触点，清理氧化层，避免接触不良导致泵断电。

•设备长期停机后重启，先手动盘动真空泵转子，防止卡死烧毁电机。

•禁止私自更换大电流保险、短接安全联锁，避免设备烧毁、真空泄漏、高温安全事故。

六、常见故障总结

•90%不通电：模式选错、门联锁未到位、急停未复位、泵控继电器损坏

•8%故障：回路保险熔断、线路端子松动氧化

•2%故障：真空泵电机烧毁、电容损坏、机械卡死
