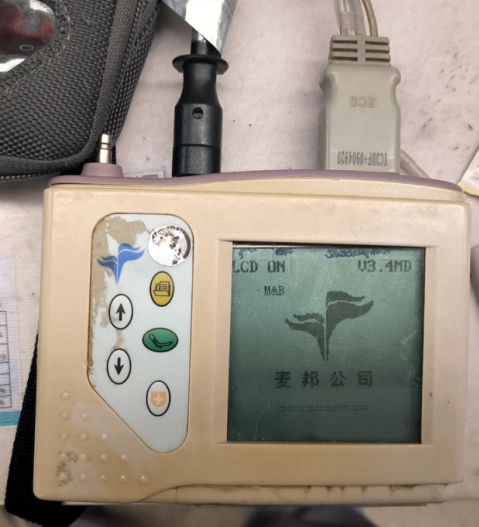

一、维修前准备与安全规范

1. 安全防护：断开监护仪主机电源及遥测天线连接，佩戴防静电手环（主板含大量 CMOS 芯片，静电易击穿元件），在绝缘工作台操作，避免金属工具直接接触主板焊点；

2. 资料与工具：准备 MB800-F + 主板电路图（优先获取原厂维修手册）、数字万用表（测电压 / 电阻）、示波器（测信号波形）、热风枪（拆焊芯片，温度控制在 280-320℃）、防静电镊子及替换配件（如电容、电阻、接口芯片，需匹配原厂型号）。

二、先排除 “非主板故障”：避免误判

主板故障常与外部模块或连接有关，需先验证关联部件，缩小排查范围：

1. 供电系统检测（主板故障多与供电异常相关）

· 检查主机电源适配器：用万用表测适配器输出电压（MB800-F + 通常为 12V/5A），若电压低于 11V 或波动超过 ±0.5V，先更换适配器，排除供电输入问题；

· 检测主板供电接口：打开主机外壳，找到主板上的电源输入接口（通常为 4Pin 端子），通电后测接口处电压，若无电压或电压异常，检查电源线缆是否断裂、接口焊点是否脱焊（若脱焊，用烙铁补焊，注意避免相邻焊点短路）。

2. 外部模块与接口排查

· 断开主板上所有外部模块连接线（如遥测天线、血氧 / 心电信号采集板、显示屏排线、按键板），仅保留主板与电源的连接，通电观察主板指示灯（正常时 “电源灯” 常亮，“运行灯” 闪烁）：

· 若指示灯无反应：初步判断主板供电回路或核心控制芯片故障；

· 若指示灯正常：逐一接回外部模块，接某模块后指示灯异常 / 主机死机，说明该模块故障（如信号采集板短路），而非主板问题；

· 检查主板接口：用放大镜观察信号接口（如排线座、天线接口）的针脚是否弯曲、氧化，若氧化，用棉签蘸无水酒精擦拭针脚，恢复接触性。

三、主板核心故障点定位与维修（按功能模块排查）

若排除外部问题后，主板仍无响应、报错或功能失效，按 “供电→信号采集→数据处理→通讯” 的模块顺序排查：

1. 主板供电回路维修（最常见故障点）

主板供电回路负责将 12V 输入电压转换为芯片所需的 3.3V、5V、1.8V 等低压，故障多表现为 “主机不通电、核心芯片不工作”：

· 测电压转换芯片：找到主板上的 DC-DC 转换芯片（如 TI 的 LM1117-3.3V、AMS1117-5V），通电后用万用表测芯片 “输入脚（IN）”“输出脚（OUT）” 电压：

· 若 IN 有电压、OUT 无电压：芯片损坏，用热风枪拆下旧芯片，更换同型号新芯片（注意芯片引脚方向，避免反装）；

· 若 IN/OUT 均无电压：检查芯片前端的保险电阻（通常为 0Ω 或 1Ω），若电阻阻值无穷大，说明保险烧毁，更换同规格电阻（需先排查后端是否短路，避免新保险再次烧毁）；

· 查滤波电容：观察供电回路附近的电解电容（如 1000μF/16V、220μF/10V），若电容鼓包、漏液，会导致电压波动，需更换同容量、同耐压值的电容（推荐用高频低阻型，减少信号干扰）。

2. 信号采集与处理模块维修（监护数据异常相关）

MB800-F + 主板通过信号采集接口接收血氧、心电等模拟信号，经 ADC（模数转换芯片）转为数字信号后，由 MCU（微控制单元）处理，故障表现为 “无监护数据、数据漂移”：

· ADC 芯片检测：找到主板上的 ADC 芯片（如 ADI 的 AD7705），用示波器测芯片 “模拟输入脚（AIN）” 是否有正常信号波形（如心电信号为 mV 级正弦波）：

· 若无信号：检查 ADC 芯片与外部采集板的连接线（如排线座焊点），若焊点虚焊，补焊即可；

· 有信号但无数字输出：ADC 芯片损坏，更换同型号芯片（需注意芯片的精度等级，如 16 位、24 位，需与原厂一致）；

· MCU 核心芯片排查：MCU（如 STM32 系列）是主板 “大脑”，若 MCU 不工作，主机无任何功能响应：

· 测 MCU 供电脚电压（通常为 3.3V），若电压正常，用示波器测 MCU“复位脚（RST）” 是否有复位信号（通电时为低电平，随后变为高电平）：

· 无复位信号：检查复位电路的电阻、电容（如 10kΩ 上拉电阻、0.1μF 滤波电容），损坏则更换；

· 有复位信号但 MCU 仍不工作：MCU 芯片烧毁或程序丢失，若为程序丢失，需通过原厂编程器重新刷写程序；若芯片烧毁，需更换带程序的原厂 MCU（非原厂芯片无配套程序，无法使用）。

3. 通讯模块维修（遥测功能失效相关）

主板通过通讯模块（如无线射频芯片、以太网芯片）实现遥测数据传输，故障表现为 “遥测无信号、无法连接中心监护仪”：

· 无线射频芯片检测：找到主板上的射频芯片（如 TI 的 CC2530），测芯片供电电压（通常为 3.3V），用示波器测 “天线接口（ANT）” 是否有射频信号输出（正常为高频脉冲波形）：

· 无信号：检查射频芯片的时钟电路（如 26MHz 晶振），用万用表测晶振两端电压（约 0.5-1V），若无电压，晶振损坏，更换同频率晶振；

· 有信号但遥测距离近：检查射频芯片的匹配电阻、电容（如 50Ω 匹配电阻），若阻值偏移，更换精度 ±1% 的电阻；

· 以太网模块排查（若支持有线通讯）：若主板带以太网接口（如 RJ45 座），测以太网芯片（如 DM9000）的供电电压，若芯片发热严重，说明芯片短路，更换芯片即可。

4. 其他辅助电路维修

· 按键与指示灯电路：若按键无响应、指示灯不亮，检查按键板与主板的连接线（如杜邦线），或指示灯的限流电阻（如 220Ω），损坏则更换；

· 存储芯片维修：主板上的存储芯片（如 EEPROM，型号 24C02）存储设备参数，若参数丢失，会导致主机报错，可通过编程器读取存储数据，若数据损坏，需从同型号正常主板中读取数据后写入。

四、维修后测试与合规要求

1. 功能测试：

· 通电测试：接电源后，观察主机是否正常开机，指示灯、显示屏是否正常；

· 性能测试：连接遥测天线、血氧探头、心电电极，测试监护数据（如心率、血氧饱和度）的准确性（与标准模拟信号源对比），遥测距离需符合说明书要求（通常≥100 米空旷环境）；

· 稳定性测试：连续开机 48 小时，观察主机是否无死机、无数据漂移，通讯是否稳定。

2. 安全检测：按《医用电气设备安全要求》（GB 9706.1）测试主板绝缘电阻（≥100MΩ）、漏电流（≤0.1mA），避免漏电风险。

3. 记录与溯源：记录维修过程（故障现象、更换部件型号、测试数据），保留原厂配件采购凭证，确保符合医疗器械维修溯源要求。

五、注意事项

· 禁止非专业操作：主板含精密芯片（如 MCU、射频芯片），非专业人员拆解或焊接易导致芯片损坏，且维修后可能不符合医疗安全标准，引发临床风险；
